پکیج زمینی رعد 5 شوفاژکار

پکیج زمینی رعد 5 شوفاژکار با استفاده از دیگ چدنی سوپر ۴۰۰ همانند یک موتورخانه کامل و ایمن به صورت آماده همراه با اتصالات گالوانیزه لوله کشی شده و به خوبی قادر به گرمایش و تامین آبگرم بهداشتی ساختمان است.

این پکیج برحسب سفارش و نوع پروژه قادر به تامین ظرفیت های حرارتی گوناگون جهت تامین گرمایش و آبگرم مصرفی است و با افزایش تعداد پره های دیگ ظرفیت حرارتی خروجی افزایش یافته .

هم چنین با افزایش تعداد مبدل های حرارتی و یا مبدل های حرارتی با ظرفیت گرمایی بالاتر که از طریق تعداد صفحات حرارتی و حجم بیشتر بوده ، قادر به تامین آب گرم مصرفی مورد نیاز هر پروژه ای است.

البته باید توجه داشت که پکیج زمینی رعد نیازمند به نصب منبع انبساط از نوع باز یا بسته است.

نقد و بررسی پکیج زمینی رعد 5 شوفاژکار

پکیج زمینی رعد 5 شوفاژکار باید در فضاهای پایین ساختمان و نزدیک به پر مصرف ترین نقاط ساختمان قرار گیرد تا بتوانید از امکانات سیرکولاسیون طبیعی نیز استفاده نمایید و لوله ها را با شیب استاندارد از زیر سقف بر روی کلکتورها مونتاژ کنید.

محل قرار گیری پکیج باید دارای پنجره کافی جهت تهویه و تامین هوای احتراق باشد و همچنین در نقاط سردسیری پیش بینی لازم به منظور جلوگیری از یخ زدگی دیگ و سیستم در حالت خاموش ، باید به عمل آید.

برای این پکیج فضای کافی جهت کلکتورها ، مخزن آبگرم مصرفی در نظر گرفته شده است و از قرار دادن مواد آتش زا و مخازن سوخت در موتورخانه خوداری نمایید و حداقل فواصل پیشنهادی برای محل نصب دیگ تا دیوار های مجاور به صورت زیر است:

انتخاب دودکش مناسب

برای پکیج یک دودکش مجزا با دمپر قابل تنظیم تا بام نصب نمایید و مساحت مقطع دودکش را بر اساس فرمول زیر محاسبه و اجرا نمایید.

در صورتی که مقطع بیشتر از سطح محاسبه شده یا کمتر از آن باشد ، در کیفیت احتراق تاثیر گذاشته و مصرف سوخت را افزایش می دهد.

ادامه دودکش عمودی محلی جهت خروج مایعات حاصل از احتراق پیش بینی نمایید. همچنین انتقال حرارت از دودکش به محیط باعث تشکیل آب در دود می شود به همین دلیل دودکش را به روش مناسبی عایق کنید.

در پشت بام بر روی دودکش ، کلاهک H نصب نمایید و انتهای آن را حداقل یک متر از کف بام بالاتر باشد تا در پناه ساختمان دیگری نباشد ، همچنین حداقل ۳ متر با دیوار های جانبی فاصله داشته باشد.

همواره از عدم انسداد دودکش در هنگام راه اندازی مطمئن شده و به صورت دوره ای آن را بازدید نمایید.

سطح مقطع تقریبی دودکش را می توان از فرمول زیر محاسبه نمود:

در این فرمول A سطح مقطع دودکش و بر حسب سانتی متر مربع، Q ظرفیت حرارتی دیگ بر حسب کیلو کالری بر ساعت و H ارتفاع دودکش بر حسب متر است.

چه مشعلی مناسب هست؟

در انتخاب مشعل برای پکیج زمینی رعایت نکات زیر ضروری است:

در انتخاب نوع مشعل دقت نمایید زیرا شرایط کارکرد دیگ های آبگرم شوفاژکار و همچنین نوع بهره برداری مصرف کننده و مشخصات کوره یا پاس یک دیگ های تولید آبگرم به گونه ای است که باید شرایط مربوط به شعله رعایت گردد.

مشعل باید از نظر شعله و نسبت هوا به سوخت قابل تنظیم باشد. زاویه نازل بسیار بستگی به طول دیگ دارد. استفاده از نازل 60 درجه نیاز به تایید سازنده دیگ خواهد داشت ، لذا از نازل 60 درجه به هیچ عنوان قبل از تایید سازنده استفاده نفرمایید.

شعله در طول و قطر نباید به هیچ نقطه ای از کوره دیگ برخورد نماید و طول شعله نباید از 70 در صد طول کوره بیشتر شود. همچنین نسبت هوا به سوخت در دیگ ها به دلیل حفظ راندمان ، بسیار مهم است و اکسیژن مازاد احتراق از 3 درصد نباید بیشتر شود.

انتخاب ظرفیت بیشتر از ظرفیت پلاک دیگ بستگی به دو عامل ارتفاع از سطح دریا و راندمان مشعل دارد. لذا توصیه های برخی افراد در انتخاب 20 درصد کمتر یا بیشتر از ظرفیت را بدون توجه به عوامل گفته شده نپذیرید.

در مشعل های گازی ، سیستم های سوخت رسانی باید کامل شود و شامل شیر مخصوص گاز فیلتر ، گاورنر ، دو شیر برقی ، شیلنگ مطمئن و تا نخورده باشد و مشعل تراز نصب شود.

ابعاد پکیج زمینی شوفاژکار مدل رعد 5

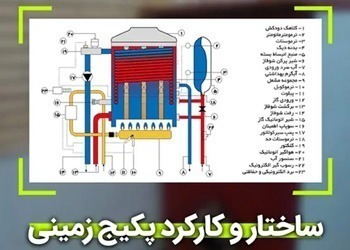

ویژگی های پکیج زمینی شوفاژکار مدل رعد 5

پکیج زمینی رعد دارای اتصلات جانبی رفت و برگشت شوفاژ و اتصال خروجی آب گرم مصرفی است.

• اتصلات جانبی رفت و برگشت شوفاژ و اتصال خروجی آب گرم مصرفی
• پمپ
• مبدل حرارتی صفحه ای
• صافی
• اتصالات تخلیه
• شیر اطمینان
• رسوب گیر الکترو مغناطیسی
• پنل کنترل برقی و شیر هواگیری

دیگ به کار رفته در پکیج رعد به صورت افقی مولتی پاس و از آلیاژ چدن مخصوص و مقاوم در برابر حرارت و اکسیداسیون است. در مقابل اسید های خورنده ناشی از ترکیب گوگرد سوخت ، حداکثر مقاومت را از خود بروز می دهد.

این دیگ با سه پاس مجزای حرکت دود و شعله است که کانال های شعله و آب به صورت عمود بر یکدیگر طراحی شده اند. این طراحی مطابق با پیشرفته ترین تکنیک های موجود در جهان است و در راندمان بسیار بالا ، کاهش مصرف سوخت و طول عمر دیگ بسیار موثر است.

راهنمای نصب پکیج زمینی رعد 5

لطفا قبل از شروع عملیات نصب موارد زیر را کنترل فرمایید:

• مشعل باید توسط متخصص تاسیسات گرمایشی انتخاب و نصب گردد.
• دودکـش باید تمیز بوده و بلافاصله بعد از دودکــش دیگ ، باید حداقل یک متر ارتفاع عــمودي باشد. به ازاي هرمتر مسیر افقی 3 متر مسیر عمودي داشته باشد و همچنین می بایست در محیط نصب ، جریان آرام هوا و تهویه کافی وجود داشته باشد.
• پکیج رعد باید در موتورخانه سـاختمان نصـب گردد و بر اسـاس مقررات مــلی ساختمان نصب این پکیج در داخل محیط مسکونی ممنوع است.
• از نصــب پکیج زمینی رعد در ارتفاع بالاتر از مدار اصــلی لوله کشی شوفاژ خودداري نمــایید.

لوله هاي پشت موتورخانه رعد هر کدام رنگ استاندارد شده خاص خود را دارند:

دستورالعمل ایمنی و نگهداری از پکیج زمینی رعد 5

بهتر است تنظیمات مشعل توسط متخصصین مربوط به کارخانه سازنده انجام گیرد. نسبت به آب بندی کامل شیر ها و لوله های گاز دقت و کنترل کافی انجام شود و سالیانه یکبار کنترل شود.

همواره توجه کنید که سیکل گرمایشی پر از آب باشد و در هنگام خالی بودن سیکل دیگ به سرعت دچار آسیب جدی خواهد شد. قطر دودکش و ارتفاع آن با ظرفیت مشعل متناسب انتخاب شود.

توجه کنید مطابق آئین نامه های موجود انتهای دودکش در فضای آزاد، به کلاهک های استاندارد دودکش جهت حذف اثر باد مجهز شود.

ترموستات مستغرق روی دیگ به صورت مکرر کنترل شود تا عملکرد درستی ارائه کند. پنجره به هوای باز و هواکش لازم در موتورخانه برای احتراق مناسب و تهویه موتورخانه منظور شود.

دقت نمایید تمامی فرامین مشعل بدون تاخیر در زمان مربوطه درست باشند اینکار را توسط چند بار روشن و خاموش کردن مشعل کنترل کنید.

راه های خروج دود در پاس 2 و 3 بازبینی شود تا عدم وجود جسم خارجی یا ضایعات احتراق ثابت گردد.

سالیانه حداقل یکبار کلیه سیستم های کنترل در موتورخانه مانند ترمومتر، مانومتر، آگوستات، فن هوا رسان، چراغ روشنایی و رله مشعل را کنترل نمایید تا نشتی نداشته باشد.

همواره در راه اندازی سعی کنید تا اختلاف دمای رفت و برگشت دیگ از 20 درجه سانتی گراد بیشتر نشود. چنانچه مشعل یا پمپ عملکرد درستی ندارند یا دارای صدای غیر عادی باشند سیستم را خاموش و به متخصص مربوطه اطلاع دهید.

به منظور اطلاع از درجه حرارت دیگ ترموستات و ترمومتر دیگ را به طور منظم کنترل کنید. در مسیر خط لوله گاز به مشعل حتما از یک شیر صافی (فیلتر گاز) استفاده کنید.

خرید و ارسال پکیج زمینی رعد 5 شوفاژکار در استان مازندران چگونه است؟

برای خرید و ارسال پکیج زمینی رعد 5 شوفاژکار در شهرهای استان مازندران از طریق جیبت، نمایندگی رسمی شوفاژکار در مازندران اقدام نمایید.

ارسال این پکیج دیواری به شهرهای:

•  آمل بابل بابلسر بهشهر
• تنکابن جویبار چالوس
• رامسر ساری سوادکوه
• قائمشهر گلوگاه محمودآباد
• میاندرود نکا نور نوشهر
• فریدون کنار عباس آباد
• سوادکوه شمالی سیمرغ
• کلاردشت و سایر شهرها

طبق هماهنگی با مسئول فروش جیبت میتواند رایگان و یا تخفیف ویژه ارسال داشته باشد.
